F405 스택 비행 컨트롤러

●항목: F405 스택 비행 컨트롤러
●MCU:STM32F405
●IMU(자이로): ICM42688
●USB 포트 유형: Type-C

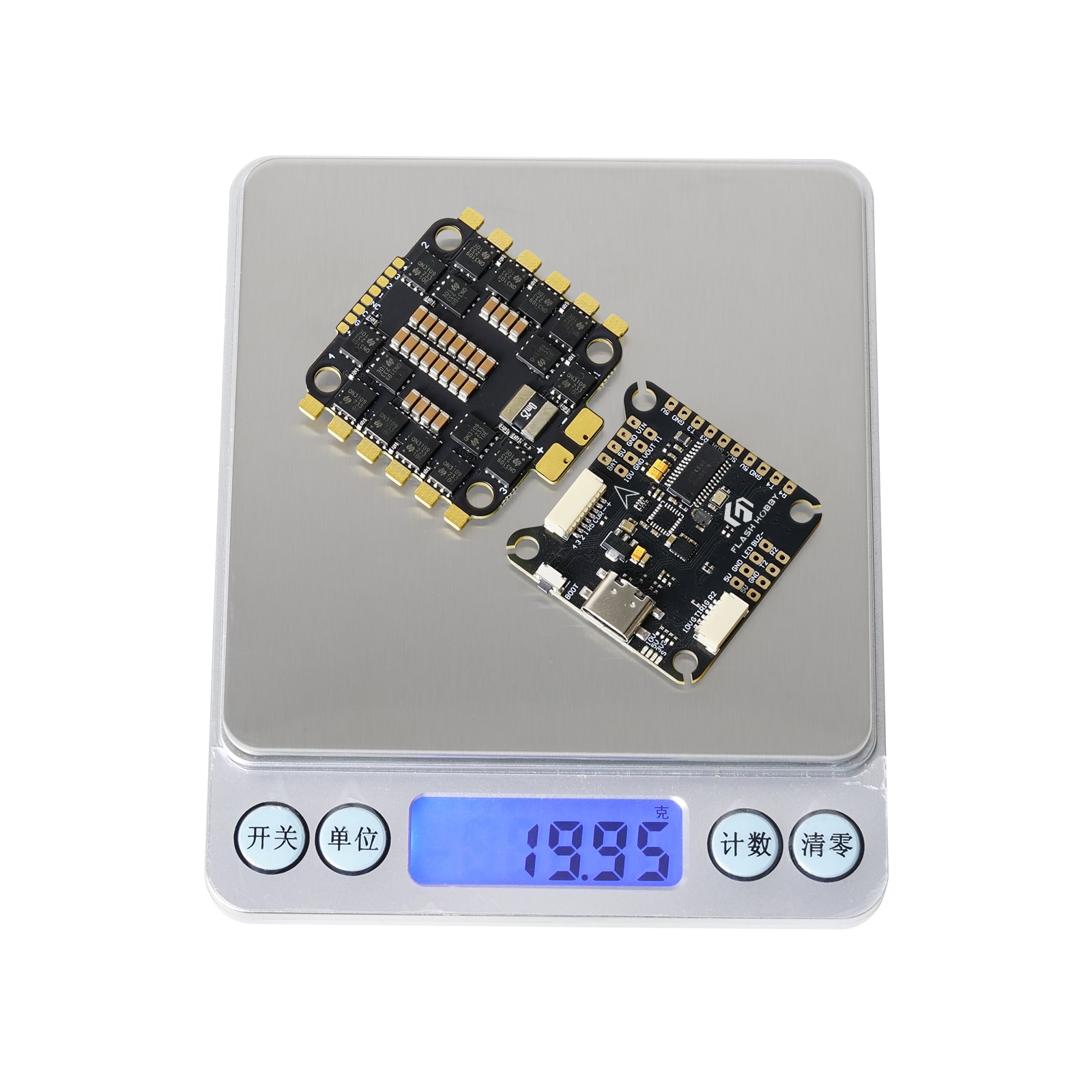

●중량: 7.5g
●장착 크기: 30.5*30.5mm
●크기: 37(L) x 37(W) x 6.6(H)mm
플래시 취미 BLS 50A 30.5x30.5 4-in-1 ESC
●펌웨어: BLS 16.7
●중량: 12g
●치수:42.3(L) * 37(W) * 6.2mm(H)
●장착 크기: 30.5 x 30.5mm(구멍 직경 4mm)
●ESC 프로토콜: DSHOT300/600
모델:F405 Stack

문의 보내기

제품 설명

F405 3-6S 30X30 FC 및 ESC FPV 스택 MPU6000 F405 스택 비행 컨트롤러 BLHELIS 50A FPV 프리스타일 드론 모델용 4in1 ESC


아래 링크를 통해 펌웨어를 다운로드하게 됩니다.

https://github.com/betaflight/betaflight-configurator/releases/download/10.9.0/betaflight-configurator_10.9.0_win64-installer.exe



명세서
상품명 플래시 취미 F405 30.5x30.5 비행 컨트롤러
MCU STM32F405
IMU(자이로) ICM42688
USB 포트 유형 C형
기압계 BMP280
OSD 칩 AT7456E 칩이 포함된 BetaFlight OSD
DJI 에어 유닛 연결 방식 지원되는 두 가지 방법: 6핀 커넥터 또는 직접 납땜.
6핀 DJI 플러그 지원됩니다. DJI O3/RunCam Link/Caddx Vista/DJI 에어 유닛 V1과 완벽하게 호환되므로 와이어를 변경할 필요가 없습니다.
블랙 박스 16M 블랙박스
전류 센서 입력 지원됩니다. 50A ESC의 경우,  스케일 = 180 및 오프셋 = 0으로 설정하십시오.
전원 입력 3S - 6S Lipo(ESC 8-PIN 커넥터를 통해)
5V BEC 출력 5 그로스 5V 출력총 전류 부하는 3A입니다.
9V 출력 3개 그룹 9V 출력총 전류 부하는 2.5A입니다.
3.3V 출력 1 그룹 3.3V 출력최대 전류는 300mA입니다.
ESC 신호 M1 - M4
UART 6세트(UART2 UART5, UART3), UART6(SBUS 전용), UART4(ESC 원격 측정 전용),UART1(VTX 데이터 설정 전용)
SBS UART6 채널로 디버깅
ESC 원격 측정 UART R4(UART4)
I2C 지원됩니다. 전면에 SDA 및 SCL 패드가 있습니다. 자력계에 사용됩니다.
LED 패드 지원됩니다. 전면 하단에 LED, 5V, GND 패드가 있습니다. Betaflight 펌웨어로 제어되는 WS2812 LED에 사용됩니다.
버저 지원됨5V 버저용 5V,BZ 패드
부팅 버튼 지원됩니다.
[ㅏ]. BOOT 버튼을 길게 누르고 동시에 FC 전원을 켜면 FC가 강제로 DFU 모드로 전환됩니다. 이는 FC가 벽돌이 되었을 때 펌웨어를 깜박이기 위한 것입니다.
[비]. FC의 전원이 켜져 있고 대기 모드에 있을 때 BOOT 버튼을 사용하여 하단의 LED1-LED4 커넥터에 연결된 LED 스트립을 제어할 수 있습니다. 기본적으로 BOOT 버튼을 짧게 누르면 LED 표시 모드가 순환됩니다. SpeedyBee-LED 모드와 BF-LED 모드 사이를 전환하려면 BOOT 버튼을 길게 누르세요. BF-LED 모드에서는 모든 LED1-LED4 스트립이 Betaflight 펌웨어에 의해 제어됩니다.
지원되는 비행 컨트롤러 펌웨어 BetaFlight(기본값),
펌웨어 대상 이름 STM32F405
설치 30.5 x 30.5mm(구멍 직경 4mm)
치수 37(가로) x 37(가로) x 6.6(높이)mm
무게 7.5g
상품명 플래시 취미 BLS 50A 30.5x30.5 4-in-1 ESC
펌웨어 BLS 16.7
PC 구성기 다운로드 링크 https://esc-configurator.com/
연속 전류 50A * 4
버스트 전류 60A(5초)
TVS 보호 다이오드

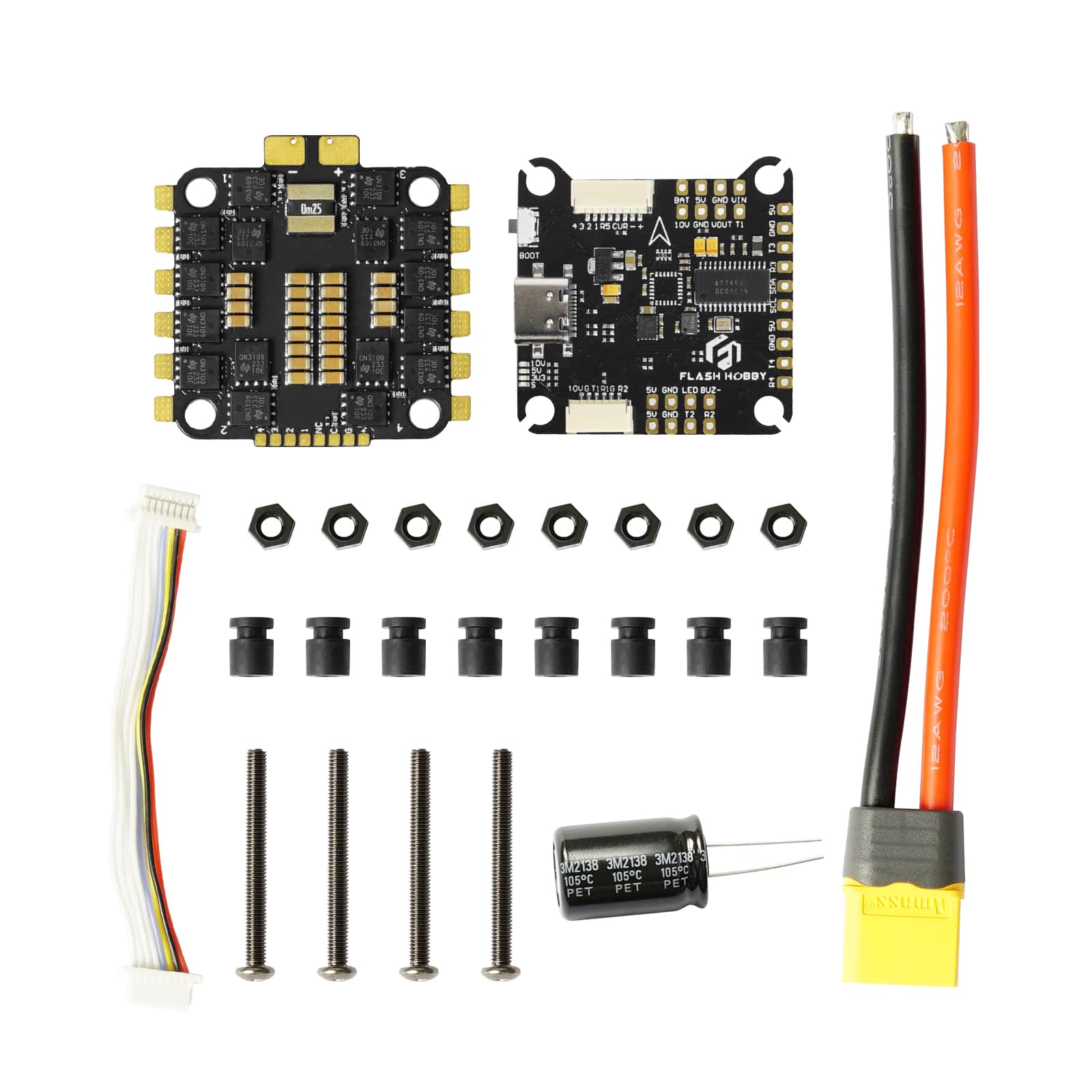

외부 커패시터 35V560uF 저 ESR 커패시터(패키지 내)
ESC 프로토콜 DSHOT300/600
전원 입력 3-6S LiPo
전력 출력 VBAT
전류 센서 지원(크기=180 오프셋=0)
ESC 원격 측정 지원되지 않음
설치 30.5 x 30.5mm(구멍 직경 4mm)
치수 42.3(길이) * 37(폭) * 6.2mm(높이)
무게 12g

참고로, 프로그램을 업그레이드 및 다운그레이드한 후 바로미터가 없는 경우 업그레이드 창에 사용자 정의 정의 필드를 입력하세요.
USE_BARO_DPS310 정의 USE_BARO_SPI_DPS310 정의

 서보 제어 채널 추가
