브러시 드 모터와 브러시리스 모터의 차이점은 무엇입니까?

과학 기술의 지속적인 발전과 성숙도 증가모터현대 산업과 삶의 중요한 힘의 원천 인 기술, 모터는 다양한 유형과 자체 특성을 가지고 있습니다. 그중에서도 브러시드 모터와 브러시리스 모터는 고유 한 응용 프로그램 시나리오와 성능 특성을 갖춘 두 가지 주류 유형입니다. 이 기사는 구조와 작업 원리의 두 가지 측면에서 브러시 된 모터와 브러시리스 모터의 상세한 비교 및 ​​분석을 만들 것입니다.

1. 구조적 차이

이름에서 알 수 있듯이 브러시드 모터에는 내부에 브러시 장치가 포함되어 있습니다. 이 장치는 주로 탄소 브러시, 정류기 (군단이라고도 함) 및 브러시 홀더로 구성됩니다. 모터 전원 공급 장치의 두 접촉으로서, 카본 브러시는 통근자와 접촉하여 문지르면 전압 및 전류를 도입하거나 추출합니다. 전력이 적용된 후 자기장을 형성하고 고정자의 자기 기둥과 상호 작용하고 토크를 생성하며 모터를 회전시키는 브러시 드 모터의 로터에 권선이 있습니다.

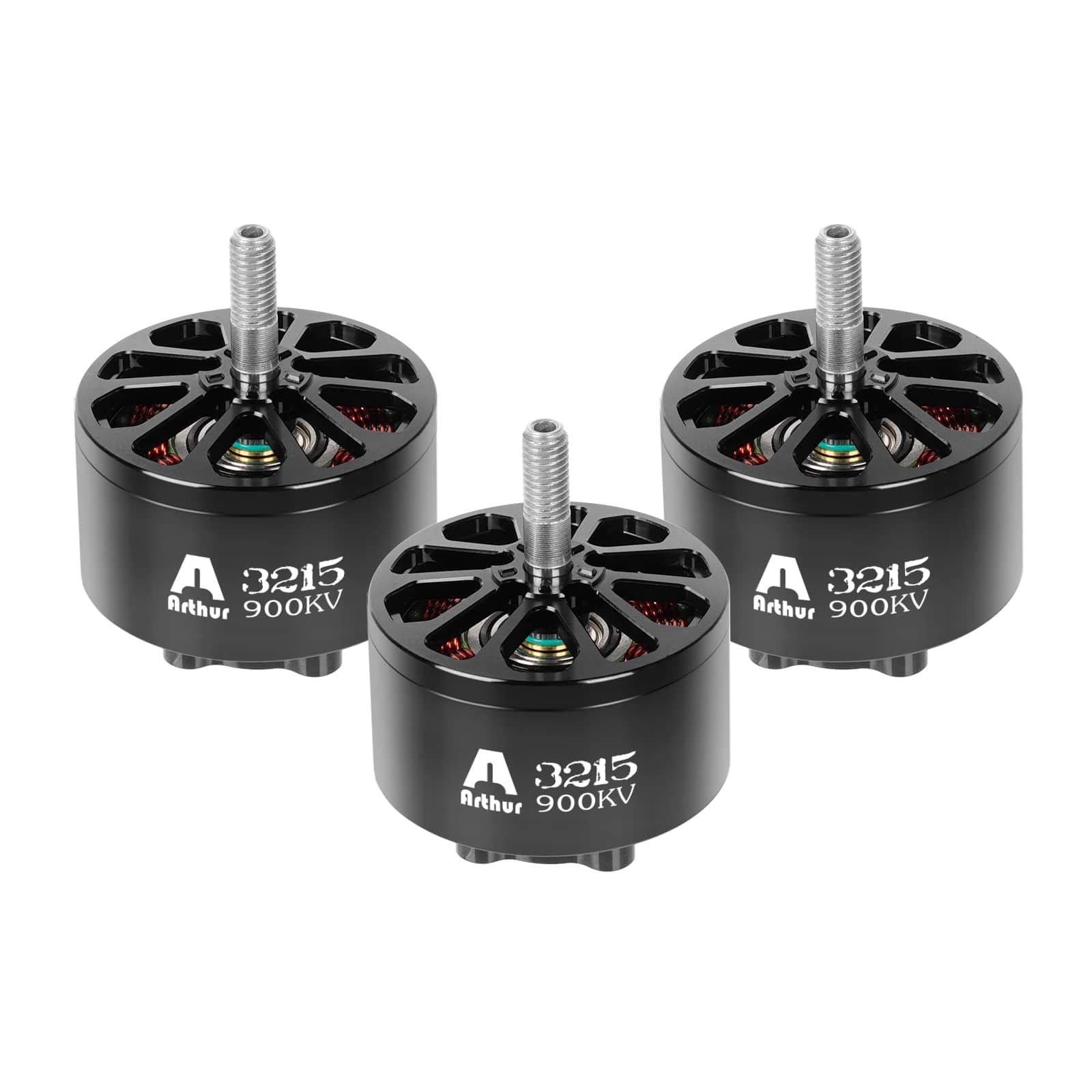

브러시리스모터기존 브러시 장치를 취소하고 대신 전자 정류 기술을 채택합니다. 브러시리스 모터의 로터는 일반적으로 영구 자석 재료로 만들어지며 고정자에 다중 폴 와인딩이 있습니다. 로터 위치를 감지하기 위해 브러시리스 모터 내부에 위치 센서도 설치됩니다. 또한 브러시리스 모터에는 정확한 속도 및 토크 제어를 달성하기 위해 전자 속도 조절기 (ESR)가 장착되어 있어야합니다.

2. 작업 원칙 비교

브러시의 작동 원리모터비교적 간단합니다. 모터가 작동하면 코일과 정류기가 회전하고 자석 및 카본 브러시는 고정 상태로 유지됩니다. 브러시와 정류자의 접촉 위치를 변경함으로써 고정자 및 로터 폴 각도의 방향을 변경하여 모터의 회전 방향을 변경할 수 있습니다. 동시에 브러시의 전류를 조정함으로써 모터의 속도와 토크를 제어 할 수 있습니다.

브러시리스의 작동 원리모터더 복잡합니다. 전자 정류 기술을 사용하고 위치 센서를 통해 로터 위치를 감지하고 전자 속도 조절기의 전력 전자 장치의 켜기 및 오프를 제어하므로 고정자 와인딩 전류의 정류를 실현합니다. 이 통근 방법은 로터의 지속적인 회전을 실현할뿐만 아니라 모터가 더 높은 작동 효율과 더 넓은 속도 조절 범위를 가질 수있게합니다.
